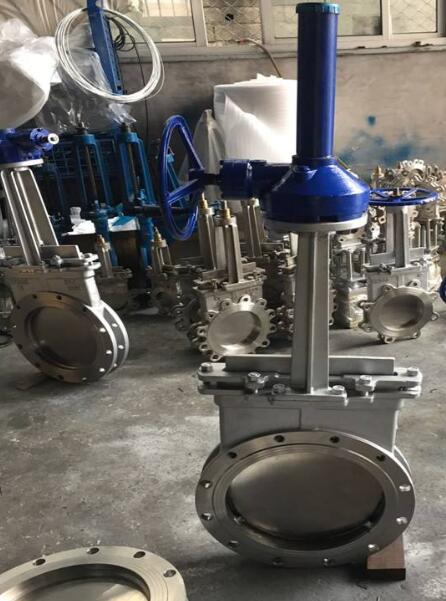

傘齒輪刀形閘閥

產品名稱：下載黃色:傘齒輪刀形閘閥
產品型號：PZ573H/PZ543H/X/Y
產品口徑：DN50-1200mm
產品壓力：1.6MPa
產品材質：鑄鐵、鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥(fa)(fa)盛(sheng)閥(fa)(fa)門制造有(you)限公司主要(yao)生(sheng)產(chan)傘(san)(san)齒(chi)(chi)(chi)(chi)輪(lun)(lun)刀(dao)形(xing)(xing)閘(zha)(zha)(zha)(zha)閥(fa)(fa)，可提供傘(san)(san)齒(chi)(chi)(chi)(chi)輪(lun)(lun)刀(dao)形(xing)(xing)閘(zha)(zha)(zha)(zha)閥(fa)(fa)價格，傘(san)(san)齒(chi)(chi)(chi)(chi)輪(lun)(lun)刀(dao)形(xing)(xing)閘(zha)(zha)(zha)(zha)閥(fa)(fa)說明書，傘(san)(san)齒(chi)(chi)(chi)(chi)輪(lun)(lun)刀(dao)形(xing)(xing)閘(zha)(zha)(zha)(zha)閥(fa)(fa)實物圖，傘(san)(san)齒(chi)(chi)(chi)(chi)輪(lun)(lun)刀(dao)形(xing)(xing)閘(zha)(zha)(zha)(zha)閥(fa)(fa)結構圖，傘(san)(san)齒(chi)(chi)(chi)(chi)輪(lun)(lun)刀(dao)形(xing)(xing)閘(zha)(zha)(zha)(zha)閥(fa)(fa)外(wai)形(xing)(xing)尺寸，傘(san)(san)齒(chi)(chi)(chi)(chi)輪(lun)(lun)刀(dao)形(xing)(xing)閘(zha)(zha)(zha)(zha)閥(fa)(fa)執行(xing)標準，傘(san)(san)齒(chi)(chi)(chi)(chi)輪(lun)(lun)刀(dao)形(xing)(xing)閘(zha)(zha)(zha)(zha)閥(fa)(fa)工作(zuo)原理，傘(san)(san)齒(chi)(chi)(chi)(chi)輪(lun)(lun)刀(dao)形(xing)(xing)閘(zha)(zha)(zha)(zha)閥(fa)(fa)作(zuo)用特(te)點。

傘齒輪刀形閘閥主要性能規范：

公稱壓力（MPa)	殼體試驗（MPa)	密封試驗（MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤425℃	紙漿、污水、煤漿、灰、渣水混和物

傘齒輪刀形閘閥主要零部件材質：

體、蓋	閘閥	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

傘齒輪刀形閘閥主要(yao)外形及連(lian)接尺(chi)寸(mm)：

PZ573H、PZ573X、PZ573Y、PZ543H、PZ543F、PZ543X

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6 MPa	50	48	90	110	300	4-M12	1.0MPa	50	48	100	125	300	4-M16
	65	48	110	130	310	4-M12		65	48	120	145	310	4-M16
	80	51	125	150	330	4-M16		80	51	135	160	330	4-M16
	100	51	145	170	380	4-M16		100	51	155	180	380	8-M16
	125	57	175	200	440	8-M16		125	57	185	210	440	8-M16
	150	57	200	225	500	8-M16		150	57	210	240	500	8-M20
	200	70	255	280	580	8-M16		200	70	265	295	580	8-M20
	250	70	310	335	670	12-M16		250	70	320	350	670	12-M20
	300	76	362	395	820	12-M20		300	76	368	400	820	12-M20
	350	76	412	445	900	12-M20		350	76	428	460	900	16-M20
	400	89	462	495	1020	16-M20		400	89	482	515	1020	16-M22
	450	89	518	550	1150	16-M20		450	89	532	565	1150	20-M22
	500	114	568	600	1250	16-M20		500	114	585	620	1250	20-M22
	600	114	670	705	1500	20-M22		600	114	685	725	1500	20-M27
	700	127	775	810	1750	24-M22		700	127	800	840	1750	24-M27
	800	127	880	920	2000	24-M27		800	127	898	950	2000	24-M30
	900	154	980	1020	2300	24-M27		900	154	1005	1050	2300	28-M30
	1000	165	1080	1120	2500	28-M27		1000	165	1115	1160	2500	28-M30
	1200	190	1295	1340	2800	32-M30		1200	190	1325	1380	2800	32-M36
