內螺(luo)紋活塞式蒸汽減壓閥當前位置：首頁 > 產品中心 > 減壓閥 > 下載黃色:內螺紋活塞式蒸汽減壓閥
  • 內螺紋活塞式蒸汽減壓閥

內螺紋活塞式蒸汽減壓閥

  • 產品名稱：下載黃色:內螺紋活塞式蒸汽減壓閥
  • 產品型號：Y13H/Y
  • 產品口徑：DN15-50mm
  • 產品壓力：1.6-16Mpa
  • 產品材質：鑄鋼、不銹鋼
  • 聯系電話：021-51061127
  • 聯系傳真：021-51062214
  • Email：fashengfamen@126.com
  • 聯系人：陳云非
  • 聯系手機：18217570461
  • QQ：203398752
  • 公司名：上海閥盛閥門制造有限公司
  • 帳號：03416900040048386
  • 開戶行：農行上海水清南路支行
  • 售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制造有(you)限公司主要生(sheng)產內(nei)(nei)螺(luo)紋(wen)(wen)(wen)(wen)活(huo)塞(sai)(sai)(sai)式(shi)蒸(zheng)(zheng)汽減(jian)壓(ya)(ya)閥(fa)(fa)，可提供內(nei)(nei)螺(luo)紋(wen)(wen)(wen)(wen)活(huo)塞(sai)(sai)(sai)式(shi)蒸(zheng)(zheng)汽減(jian)壓(ya)(ya)閥(fa)(fa)價格，內(nei)(nei)螺(luo)紋(wen)(wen)(wen)(wen)活(huo)塞(sai)(sai)(sai)式(shi)蒸(zheng)(zheng)汽減(jian)壓(ya)(ya)閥(fa)(fa)說明書，內(nei)(nei)螺(luo)紋(wen)(wen)(wen)(wen)活(huo)塞(sai)(sai)(sai)式(shi)蒸(zheng)(zheng)汽減(jian)壓(ya)(ya)閥(fa)(fa)實物圖，內(nei)(nei)螺(luo)紋(wen)(wen)(wen)(wen)活(huo)塞(sai)(sai)(sai)式(shi)蒸(zheng)(zheng)汽減(jian)壓(ya)(ya)閥(fa)(fa)結(jie)構圖，內(nei)(nei)螺(luo)紋(wen)(wen)(wen)(wen)活(huo)塞(sai)(sai)(sai)式(shi)蒸(zheng)(zheng)汽減(jian)壓(ya)(ya)閥(fa)(fa)外形尺寸(cun)，內(nei)(nei)螺(luo)紋(wen)(wen)(wen)(wen)活(huo)塞(sai)(sai)(sai)式(shi)蒸(zheng)(zheng)汽減(jian)壓(ya)(ya)閥(fa)(fa)執(zhi)行標準，內(nei)(nei)螺(luo)紋(wen)(wen)(wen)(wen)活(huo)塞(sai)(sai)(sai)式(shi)蒸(zheng)(zheng)汽減(jian)壓(ya)(ya)閥(fa)(fa)工作(zuo)(zuo)原(yuan)理，內(nei)(nei)螺(luo)紋(wen)(wen)(wen)(wen)活(huo)塞(sai)(sai)(sai)式(shi)蒸(zheng)(zheng)汽減(jian)壓(ya)(ya)閥(fa)(fa)作(zuo)(zuo)用特點。

內螺紋活塞式蒸汽減壓閥構特點和用處：
  本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
內螺紋活塞式蒸汽減壓閥此產品主要用于蒸汽管路，起減壓穩壓作用。
內螺紋活塞式蒸汽減壓閥主要技術參數和性能指標：
公稱壓力(Mpa)
1.6
2.5
殼體試驗壓力(Mpa)*
2.4
3.75
密封試驗壓力(Mpa)
1.6
2.5
最高進口壓力(Mpa)
1.6
2.5
出口壓力范圍(Mpa)
0.1-1.0
0.1-1.6
壓力特性偏差(Mpa)△P2P
GB12246-1989
流量特性偏差(Mpa)△P2G
GB12246-1989
最小壓差
0.15
0.15
滲漏量
GB12245-1989

內螺紋(wen)活塞式蒸汽減(jian)壓閥(fa)主(zhu)要零件(jian)材料：

零件名稱
零件材料
閥體 閥蓋 底蓋
WCB
閥座 閥盤
2Cr13
缸套
2Cr13/25(鍍硬鉻)
活塞
2Cr13/銅合金
活塞環
合金鑄鐵
導閥座 導閥桿
2Cr13
膜片
1Cr18Ni9Ti
主閥彈簧
50CrVA
導閥主彈簧
50CrVA
調節彈簧
60Si2Mn

內螺紋活塞式蒸汽減壓閥流量系數(Cv)：

DN
15
20
25
32
40
50
Cv
1
2.5
4
6.5
9
16

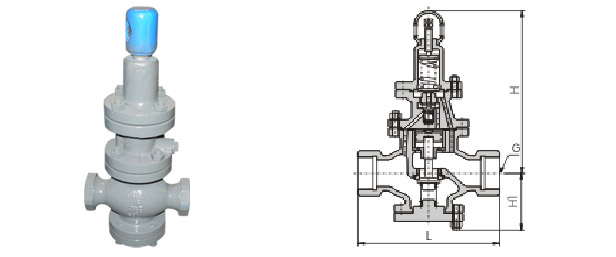

內螺紋活塞式蒸汽減壓閥連接尺寸：
公稱通徑DN
G
L
H
Hl
15
1/2"
140
295
90
20
3-4"
140
330
98
25
1"
160
330
110
32
1-1/4"
180
330
110
40
1-1/4"
200
345
125
50
2"
230
345
125
