消聲止回閥

產品名稱：下載黃色:消聲止回閥
產品型號：HC41X
產品口徑：DN40-600mm
產品壓力：1-2.5Mpa
產品材質：球墨鑄鐵、鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門(men)制(zhi)造有限公司主要(yao)生產消(xiao)(xiao)(xiao)(xiao)聲(sheng)(sheng)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)，可提(ti)供(gong)消(xiao)(xiao)(xiao)(xiao)聲(sheng)(sheng)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)價格，消(xiao)(xiao)(xiao)(xiao)聲(sheng)(sheng)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)說明書，消(xiao)(xiao)(xiao)(xiao)聲(sheng)(sheng)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)實物圖，消(xiao)(xiao)(xiao)(xiao)聲(sheng)(sheng)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)結構圖，消(xiao)(xiao)(xiao)(xiao)聲(sheng)(sheng)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)外形尺寸，消(xiao)(xiao)(xiao)(xiao)聲(sheng)(sheng)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)執行標準，消(xiao)(xiao)(xiao)(xiao)聲(sheng)(sheng)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)工(gong)作原理，消(xiao)(xiao)(xiao)(xiao)聲(sheng)(sheng)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)作用特點。

一、消聲止回閥概述;

消聲止回閥有法蘭連接和對夾連接兩種(zhong)連接方(fang)式，閥瓣采(cai)用進(jin)出(chu)口(kou)兩端中心軸導向，啟(qi)閉靈活，定(ding)位準(zhun)確，可(ke)水平(ping)安(an)(an)裝(zhuang)或垂直安(an)(an)裝(zhuang)，閥瓣采(cai)用彈簧加載，其快速的關(guan)閉能有效地減少水錘壓力。密封(feng)面采(cai)用O形圈彈性密封(feng)與金屬硬密封(feng)的組(zu)合(he)密封(feng)結(jie)構(gou)，密封(feng)性能好，關(guan)閉時無(wu)噪聲。還具有體(ti)積小、重量輕、流(liu)體(ti)阻力小、結(jie)構(gou)長度小、耐(nai)疲勞、壽命長等(deng)特點。該閥門安(an)(an)裝(zhuang)于(yu)給排水、消防、暖通系統可(ke)安(an)(an)裝(zhuang)于(yu)水泵出(chu)口(kou)處，防止回水倒流(liu)，而(er)對泵造(zao)成損壞。

消聲(sheng)止回閥主要零件材(cai)質如下：

零件名稱	材質
閥體、閥蓋	鑄鐵、鑄鋼、不銹鋼
閥瓣	碳鋼、不銹鋼+丁腈橡膠
閥座	鋁青銅、鉻不銹鋼
閥桿	鋁青銅、鉻不銹鋼
彈簧	不銹鋼

二、消聲止回閥主要零件材料:

型號	閥體	密封圈	彈　　簧
H41X-1O	鑄鐵或不銹鋼	丁腈橡膠(NBR)	不銹鋼絲
H41X-16	鑄鋼或不銹鋼	丁腈橡膠(NBR)	不銹鋼絲

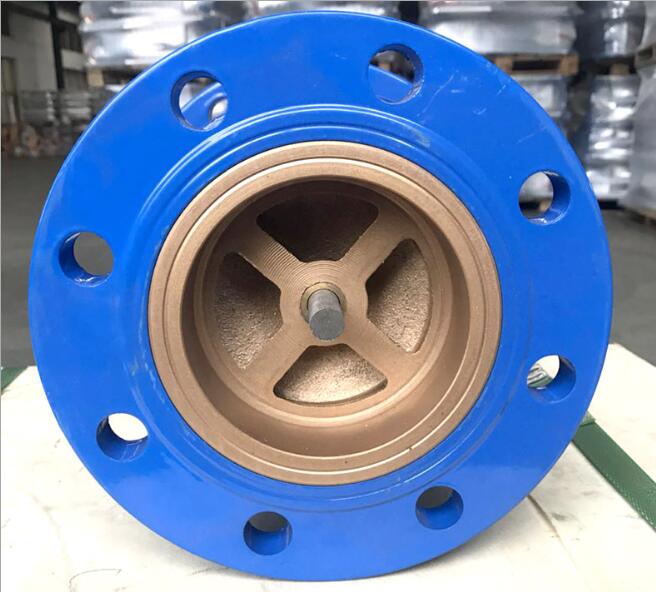

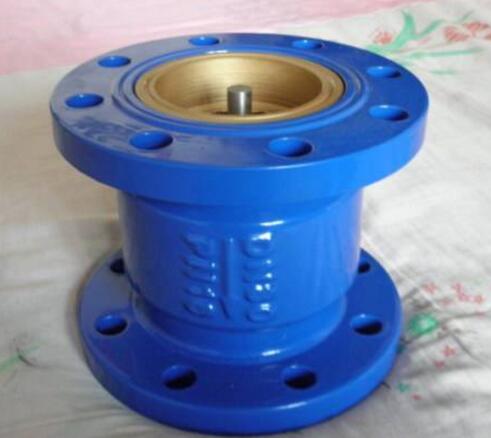

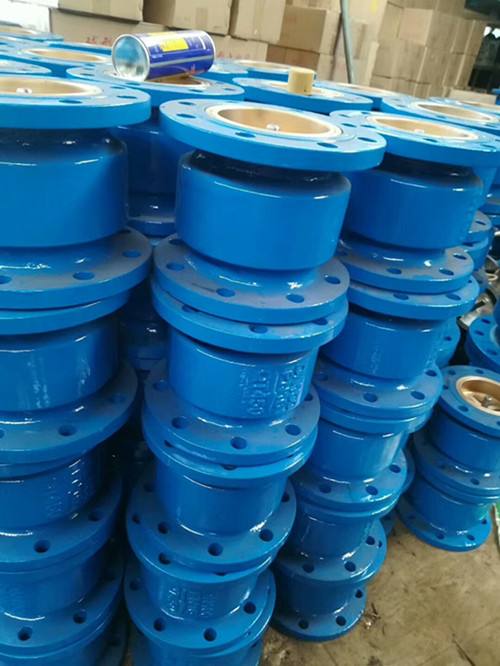

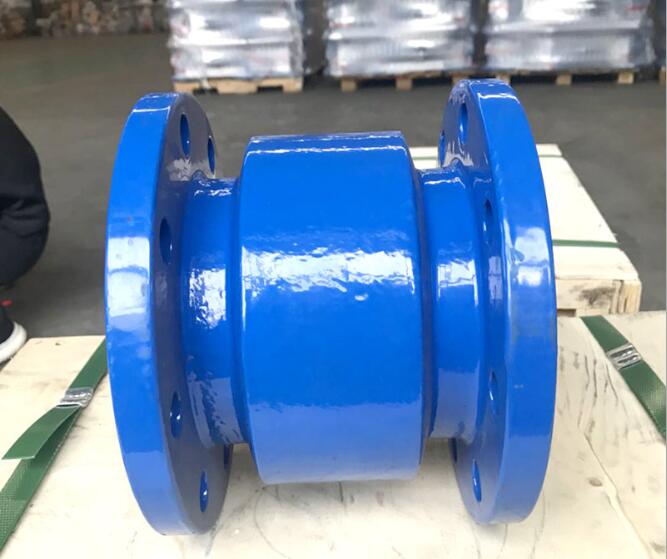

消聲止回閥1.jpg 消聲止回閥.jpg

三、消聲(sheng)止回閥主(zhu)要外形尺寸:

公稱壓力PN(mml)	公稱通徑	尺寸(mm)					公稱壓力PN(mml)	公稱通徑	尺寸(mm)
公稱壓力PN(mml)	DN(mml)	L	D	DN(mml)	L	D	公稱壓力PN(mml)	DN(mml)	L	D	DN(mml)	L	D
1.0	40	112	145	110	18	4-18	1.6	40	112	145	11O	18	4-18
	50	120	160	125	20	4-18		50	120	160	125	20	4-18
	65	130	180	145	20	4-18		65	130	180	145	20	4-18
	80	150	195	160	22	8-18		80	150	195	160	22	8-18
	100	165	215	180	24	8-18		100	165	215	180	24	8-18
	125	190	245	210	26	8-18		125	190	245	210	26	8-18
	150	210	280	240	26	8-22		150	210	280	240	26	8-22
	200	255	335	295	28	8-22		200	255	335	295	30	12-22
	250	310	390	350	28	12-22		250	310	405	355	32	12-26
	300	320	440	400	28	12-22		300	320	460	410	32	12-26
	350	380	500	460	30	16-22		350	380	520	470	36	16-26
	400	405	565	515	32	16-26		400	405	580	525	38	16-30
	450	430	615	565	32	20-26		450	430	640	585	40	20-30
	500	450	670	620	34	20-26		500	450	715	650	42	20-33
	600	510	780	725	36	20-30		600	510	840	770	48	20-36
