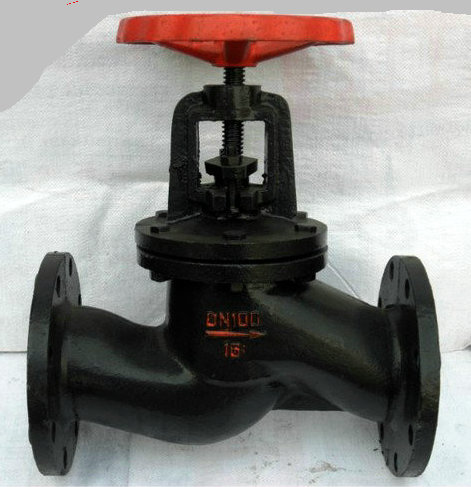

鑄鐵截止閥

產品名稱：下載黃色:鑄鐵截止閥
產品型號：J41T/J11T
產品口徑：DN15-200mm
產品壓力：1-1.6MPa
產品材質：灰鑄鐵
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門制造(zao)有限公司主要生產(chan)鑄鐵(tie)(tie)(tie)(tie)(tie)截(jie)(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)閥(fa)(fa)(fa)，可提供鑄鐵(tie)(tie)(tie)(tie)(tie)截(jie)(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)閥(fa)(fa)(fa)價格，鑄鐵(tie)(tie)(tie)(tie)(tie)截(jie)(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)閥(fa)(fa)(fa)說明書，鑄鐵(tie)(tie)(tie)(tie)(tie)截(jie)(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)閥(fa)(fa)(fa)實物圖，鑄鐵(tie)(tie)(tie)(tie)(tie)截(jie)(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)閥(fa)(fa)(fa)結構圖，鑄鐵(tie)(tie)(tie)(tie)(tie)截(jie)(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)閥(fa)(fa)(fa)外形尺寸，鑄鐵(tie)(tie)(tie)(tie)(tie)截(jie)(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)閥(fa)(fa)(fa)執行(xing)標準，鑄鐵(tie)(tie)(tie)(tie)(tie)截(jie)(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)閥(fa)(fa)(fa)工作(zuo)原(yuan)理，鑄鐵(tie)(tie)(tie)(tie)(tie)截(jie)(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)閥(fa)(fa)(fa)作(zuo)用(yong)特點。

鑄鐵截止閥產品特點：本閥適用于公稱壓力1.6MPa的管路上作啟閉用。

鑄鐵截止閥性能規范：

型號	公稱壓力（MPa）	試驗壓力		工作溫度	適用介質
型號	公稱壓力（MPa）	強度（水）（MPa）	密封（水）（MPa）	工作溫度	適用介質
J41T-16	1.6	2.4	≤1.8	200	蒸汽、水
J41W-16	1.6	2.4	≤1.8	100	油品
J41H-16	1.6	2.4	≤1.8	200	蒸汽、水
J41G-16	1.6	2.4	≤1.8	100	蒸汽、水

鑄鐵截(jie)止閥主(zhu)要零材料：

零件名稱	材料
零件名稱	J41T-16	J41W-16	J41H-16	J41F-16
閥體、閥蓋	灰鑄鐵	灰鑄鐵	灰鑄鐵	灰鑄鐵
閥桿	鋼	鋼	鋼	鋼
閥瓣	灰鑄鐵+黃銅	灰鑄鐵	灰鑄鐵+不銹鋼	灰鑄鐵聚四氟乙稀

鑄鐵截止閥外形尺寸：

型號	公稱通徑DN（mm）	尺寸
型號	公稱通徑DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	Do
J41T-16 J41W-16 J41H-16 J41F-16	15	130	95	65	45	14-2	4-14	113	80
	20	150	105	75	55	16-2	4-14	113	80
	25	160	115	85	65	16-2	4-14	125	80
	32	180	135	100	78	18-2	4-18	145	100
	40	200	1451	110	85	18-3	4-18	180	130
	50	230	60	125	100	20-3	4-18	200	130
	65	290	180	145	120	20-3	4-18	205	150
J41T-16 J41W-16 J41H-16 J41F-16 中部法蘭	65	290	180	145	120	22-3	4-18	310	150
	80	310	195	160	135	24-3	8-18	350	240
	100	350	215	181	155	26-3	8-18	365	240
	125	400	245	210	185	26-3	8-18	430	300
	150	480	280	240	210	28-3	8-23	450	300
	200	600	335	295	265	30-3	12-23	556	300

鑄(zhu)鐵內螺紋截止閥性能(neng)規范：

型號	公稱壓力	試驗壓力		工作溫度	適用介質
型號	公稱壓力	強度	密封	工作溫度	適用介質
J11T-16	1.6	2.4	1.8	≤200	水、蒸氣
J11X-16	1.6	2.4	1.8	≤200	水

鑄鐵內螺紋截止閥主要外形尺寸：

型號	公稱壓力 DN(mm)	尺寸(mm)			重量kg
型號	公稱壓力 DN(mm)	L	H	D0	重量kg
J11T-16 J11X-16	15	65	100	60	0.66
	20	75	104	60	0.92
	25	90	120	75	1.53
	32	105	124	75	1.9
	40	120	136	100	2.4
	50	140	148	100	3.4
