  • 不銹鋼外螺紋截止閥

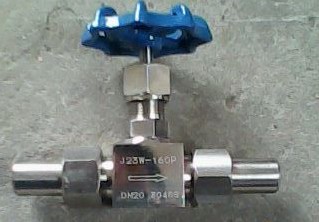

不銹鋼外螺紋截止閥

  • 產品名稱：下載黃色:不銹鋼外螺紋截止閥
  • 產品型號：J21W/J23W
  • 產品口徑：DN6-25mm
  • 產品壓力：1.6-32MPa
  • 產品材質：鑄鋼、不銹鋼
  • 聯系電話：021-51061127
  • 聯系傳真：021-51062214
  • Email：fashengfamen@126.com
  • 聯系人：陳云非
  • 聯系手機：18217570461
  • QQ：203398752
  • 公司名：上海閥盛閥門制造有限公司
  • 帳號：03416900040048386
  • 開戶行：農行上海水清南路支行
  • 售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥盛(sheng)閥門制造有(you)限(xian)公(gong)司(si)主要生(sheng)產不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)外(wai)螺(luo)紋(wen)(wen)(wen)截(jie)止(zhi)(zhi)(zhi)閥，可提供不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)外(wai)螺(luo)紋(wen)(wen)(wen)截(jie)止(zhi)(zhi)(zhi)閥價格，不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)外(wai)螺(luo)紋(wen)(wen)(wen)截(jie)止(zhi)(zhi)(zhi)閥說明書，不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)外(wai)螺(luo)紋(wen)(wen)(wen)截(jie)止(zhi)(zhi)(zhi)閥實物圖(tu)，不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)外(wai)螺(luo)紋(wen)(wen)(wen)截(jie)止(zhi)(zhi)(zhi)閥結構(gou)圖(tu)，不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)外(wai)螺(luo)紋(wen)(wen)(wen)截(jie)止(zhi)(zhi)(zhi)閥外(wai)形(xing)尺寸，不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)外(wai)螺(luo)紋(wen)(wen)(wen)截(jie)止(zhi)(zhi)(zhi)閥執行標準，不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)外(wai)螺(luo)紋(wen)(wen)(wen)截(jie)止(zhi)(zhi)(zhi)閥工作原理，不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)外(wai)螺(luo)紋(wen)(wen)(wen)截(jie)止(zhi)(zhi)(zhi)閥作用(yong)特點。

不銹鋼外螺紋截止閥主要零件材料Materials for main parts
零件名稱Part name
閥桿、閥蓋Stem,Bonnet
閥桿、閥瓣Stem,Disc
填料Packing
J23W-16P
鉻鎳不銹鋼
Cr.Ni Stainless steel
鉻鎳不銹鋼
Cr.Ni Stainless steel
聚四氟乙稀、柔性石墨PTEF,Soft graphite
J23W-40、J23W-160
優質碳鋼
High grade carbon steel
鉻不銹鋼
Cr. Stainless steel

不銹鋼(gang)外螺紋截止閥主要性能規范(fan)Chief propertyspecifieation

型號
Type
公稱壓力（MPa）Nominal pressure
試驗壓力PS（MPa）
Test pressure
工作壓力（MPa）Working pressuer
工作溫度（℃）Working temperature
適用介質Applicable mediun
殼體Shell
密封（液）Seal
密封（氣）Seal
J23W-16
1.6
2.4
1.76
0.6
1.6
P≤200℃
液化石油氣水、油品等Petroleun gas Water,Oil etc.
J23W-40P
4.0
6.0
4.4
0.6
4.0
J23W-160
16.0
17.6
17.6
0.6
16.0
C≤425℃
J23W-320P
32.0
48.0
35.2
0.6
32.0


不(bu)銹鋼外(wai)螺紋(wen)截止(zhi)閥主(zhu)要外(wai)形及連接尺寸Main externalconnecting dimensions(mm)

公稱直徑（mm）Nominal diameter
尺    寸Dimensions
重量（Kg）Weight
D0
D1
D2
L
H1
H2
M
6
70
14
6
135
96
106
20×1.5
0.8
10
80
18
10
156
115
125
24×1.5
1.1
15
100
22
15
180
122
132
30×2
2.0
20
110
28
18
185
156
166
36×2
3.0
25
140
33
22
185
169
180
42×2
3.2
