二通銅芯旋塞閥

產品名稱：下載黃色:二通銅芯旋塞閥
產品型號：X43T
產品口徑：DN15-300mm
產品壓力：1MPa
產品材質：鑄鋼、黃銅、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)盛閥(fa)門(men)制(zhi)造有限公司主要生產二(er)通(tong)(tong)(tong)銅(tong)(tong)(tong)芯旋(xuan)塞(sai)閥(fa)，可(ke)提(ti)供(gong)二(er)通(tong)(tong)(tong)銅(tong)(tong)(tong)芯旋(xuan)塞(sai)閥(fa)價格，二(er)通(tong)(tong)(tong)銅(tong)(tong)(tong)芯旋(xuan)塞(sai)閥(fa)說(shuo)明(ming)書，二(er)通(tong)(tong)(tong)銅(tong)(tong)(tong)芯旋(xuan)塞(sai)閥(fa)實物(wu)圖，二(er)通(tong)(tong)(tong)銅(tong)(tong)(tong)芯旋(xuan)塞(sai)閥(fa)結構(gou)圖，二(er)通(tong)(tong)(tong)銅(tong)(tong)(tong)芯旋(xuan)塞(sai)閥(fa)外形尺寸，二(er)通(tong)(tong)(tong)銅(tong)(tong)(tong)芯旋(xuan)塞(sai)閥(fa)執行標準，二(er)通(tong)(tong)(tong)銅(tong)(tong)(tong)芯旋(xuan)塞(sai)閥(fa)工作(zuo)(zuo)原理，二(er)通(tong)(tong)(tong)銅(tong)(tong)(tong)芯旋(xuan)塞(sai)閥(fa)作(zuo)(zuo)用特點(dian)。

二通銅芯旋塞閥主要性能規范：

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X43T-1.0	1.0	1.5	1.1	水、蒸汽、油品	≤100

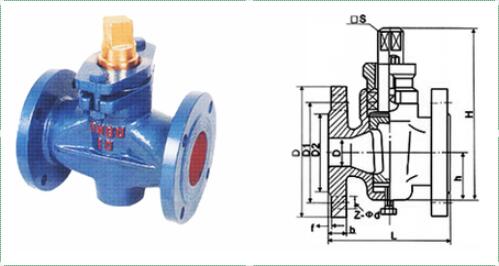

二通銅芯旋塞閥(fa)主要尺寸：

型號	公稱通徑 DN（mm）	尺寸（mm）
型號	公稱通徑 DN（mm）	L	D	D1	D2	f	b	z-φd	□s	h	H
X43T-1.0	15	80	95	65	45	2	14	4-φ14	14	26	99
	20	90	105	75	55	2	16	4-φ14	14	34	124
	25	110	115	85	65	2	16	4-φ14	17	38	133
	32	115	135	100	78	2	18	4-φ18	18	45	152
	40	150	145	110	85	3	18	4-φ18	26	55	212
	50	170	160	125	100	3	20	4-φ18	28	74	260
	65	220	180	145	120	3	20	4-φ18	32	82	295
	80	250	195	160	135	3	22	4-φ18	40	95	327
	100	300	215	180	155	3	26	8-φ18	45	135	425
	125	350	245	210	185	3	24	8-φ18	54	154	482
	150	400	280	240	210	3	24	8-φ23	62	172	512
	200	450	335	295	265	3	24	8-φ23	75	195	605
	250	530	390	350	320	3	28	12-φ23	85	230	660
	300	580	440	400	368	4	30	12-φ23	100	263	760

二通銅芯旋塞閥主要材質：

零件名稱	閥體	塞子	填料壓蓋	填料
X43T-1.0	鑄鐵	鑄銅	鑄鐵	油浸石棉盤根柔性石墨
				油浸石棉盤根柔性石墨
