三通壓力表旋塞閥

產品名稱：下載黃色:三通壓力表旋塞閥
產品型號：X14H/W
產品口徑：DN15mm
產品壓力：1.6-10MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥(fa)盛(sheng)閥(fa)門(men)制造有限公司主要生(sheng)產三(san)通(tong)(tong)(tong)壓(ya)力表旋(xuan)(xuan)塞閥(fa)，可(ke)提供三(san)通(tong)(tong)(tong)壓(ya)力表旋(xuan)(xuan)塞閥(fa)價(jia)格，三(san)通(tong)(tong)(tong)壓(ya)力表旋(xuan)(xuan)塞閥(fa)說明書，三(san)通(tong)(tong)(tong)壓(ya)力表旋(xuan)(xuan)塞閥(fa)實物圖(tu)，三(san)通(tong)(tong)(tong)壓(ya)力表旋(xuan)(xuan)塞閥(fa)結構圖(tu)，三(san)通(tong)(tong)(tong)壓(ya)力表旋(xuan)(xuan)塞閥(fa)外(wai)形尺寸，三(san)通(tong)(tong)(tong)壓(ya)力表旋(xuan)(xuan)塞閥(fa)執行標準，三(san)通(tong)(tong)(tong)壓(ya)力表旋(xuan)(xuan)塞閥(fa)工(gong)作原理，三(san)通(tong)(tong)(tong)壓(ya)力表旋(xuan)(xuan)塞閥(fa)作用特點。

三通壓力表旋塞閥主要性能規范：

型號	公稱壓力PN(MPa)	試驗壓力PS(MPa)		工作溫度(℃)	適用介質
		殼體（水）	密封（水）
X13H-4.0C X14H-4.0C	1.6~6.4	2.0~7.0	1.6~6.4	≤150	水、蒸汽、油品等
X13W-4.0T X14W-4.0T	1.6~6.4	2.0~7.0	1.6~6.4
X13W-4.0P X14W-4.0P	1.6~6.4	2.0~7.0	1.6~6.4		硝酸類

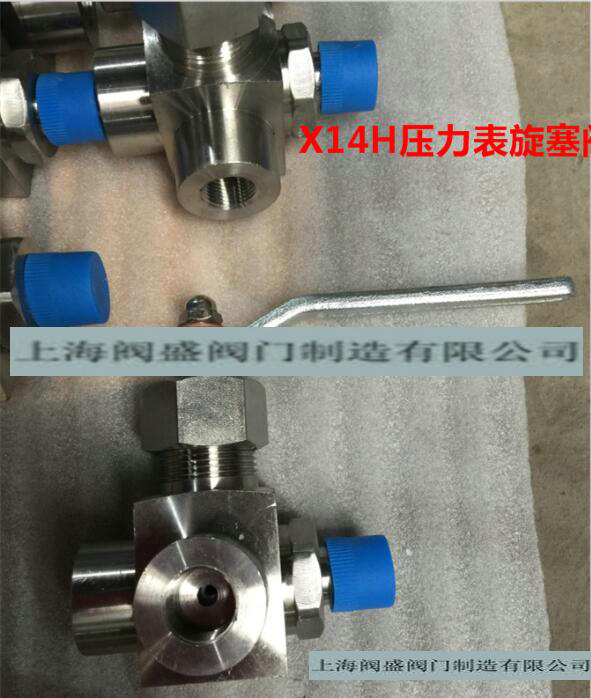

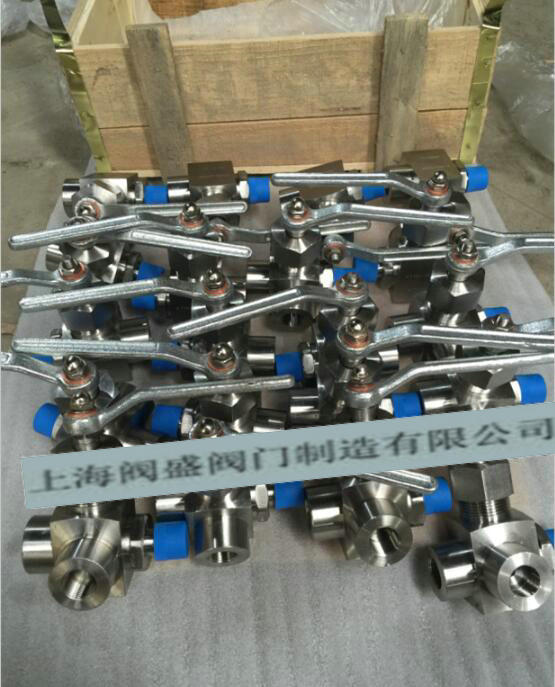

三通壓力表旋塞閥2.jpg 三通壓力表旋塞閥3.jpg

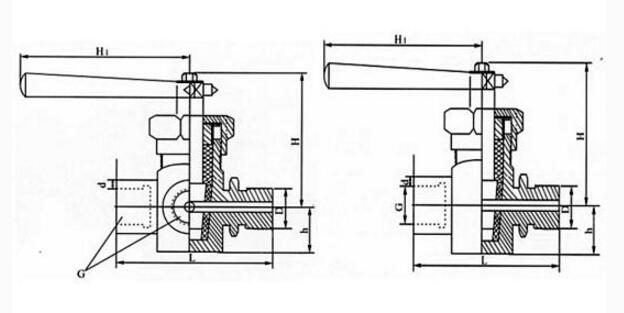

三通壓力表旋塞閥主要尺寸：

型號	尺寸（mm）
	D	L	G	d	h	H	H1
X13H-4.0C X14H-4.0C	G1/2	91	20×1.5	6.5	25	85	123
X13W-4.0T X14W-4.0T
X13W-4.0P X14W-4.0P

三通壓力表(biao)旋塞(sai)閥主(zhu)要零件(jian)材(cai)料(liao)：

零件名稱	閥體	塞子	填料壓蓋	填料
X13H-4.0C X14H-4.0C	鑄鋼	鑄鋼	鑄鋼	石墨
X13W-4.0T X14W-4.0T	鑄銅	鑄銅	鑄銅
X13W-4.0P X14W-4.0P	不銹鋼	不銹鋼	不銹鋼
