三通襯膠隔膜閥

產品名稱：下載黃色:三通襯膠隔膜閥
產品型號：G49J
產品口徑：DN25-80mm
產品壓力：1-1.6MPa
產品材質：鑄鐵、鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)(fa)盛閥(fa)(fa)(fa)(fa)門制(zhi)造(zao)有限公(gong)司主(zhu)要生產(chan)三(san)(san)通(tong)(tong)(tong)襯(chen)膠隔(ge)膜閥(fa)(fa)(fa)(fa)，可提供三(san)(san)通(tong)(tong)(tong)襯(chen)膠隔(ge)膜閥(fa)(fa)(fa)(fa)價格(ge)，三(san)(san)通(tong)(tong)(tong)襯(chen)膠隔(ge)膜閥(fa)(fa)(fa)(fa)說明書(shu)，三(san)(san)通(tong)(tong)(tong)襯(chen)膠隔(ge)膜閥(fa)(fa)(fa)(fa)實物圖，三(san)(san)通(tong)(tong)(tong)襯(chen)膠隔(ge)膜閥(fa)(fa)(fa)(fa)結構圖，三(san)(san)通(tong)(tong)(tong)襯(chen)膠隔(ge)膜閥(fa)(fa)(fa)(fa)外形尺寸(cun)，三(san)(san)通(tong)(tong)(tong)襯(chen)膠隔(ge)膜閥(fa)(fa)(fa)(fa)執行標準，三(san)(san)通(tong)(tong)(tong)襯(chen)膠隔(ge)膜閥(fa)(fa)(fa)(fa)工作原理(li)，三(san)(san)通(tong)(tong)(tong)襯(chen)膠隔(ge)膜閥(fa)(fa)(fa)(fa)作用特點。

三通襯膠隔膜閥主要性能規范：

型號	公稱壓力 Mpa	實驗壓力（Mpa）		工作壓力（Mpa）			適用溫度	適用介質
型號	公稱壓力 Mpa	閥體強度	密封面				適用溫度	適用介質
G49J-6	0.6	0.9	0.66	0.6	0.4	0.25	小于等于80攝氏度	一般腐蝕性介質
G49J -10	1.0	1.5	1.1	1.0				一般腐蝕性介質

三通襯膠隔(ge)膜閥主要零(ling)件的材(cai)料：

名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼
閥蓋	鑄鐵
閥瓣	鑄鐵
手輪	鑄鐵
隔膜	天然膠、丁基膠、等
閥桿	碳鋼

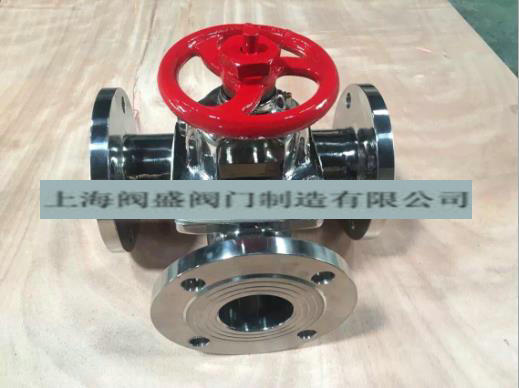

三通襯膠隔膜閥.jpg 三通襯膠隔膜閥1.jpg

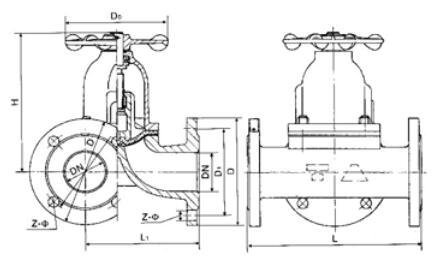

三通襯膠隔(ge)膜閥主要外(wai)形尺寸(cun)：（mm）

公稱通徑		公稱壓力 MPa	工作壓力 MPa	L	L1	D	D1	Z-Фd	H1	Do	重量
DN/mm	NPS/inch	公稱壓力 MPa	工作壓力 MPa	L	L1	D	D1	Z-Фd	H1	Do	重量
25	1	1.0	1.0	160	96	115	85	4-14	116	83	5.5
32	1 1/4			180	118	135	100	4-18	153	114	8.5
40	1 1/2			200	135	145	110	4-18	167	114	12.5
50	2			230	150	160	125	4-18	198	140	17
65	2 1/2			290	182	180	145	4-18	234	165	24.5
80	3			310	210	195	160	4-18	258	230	33.5
