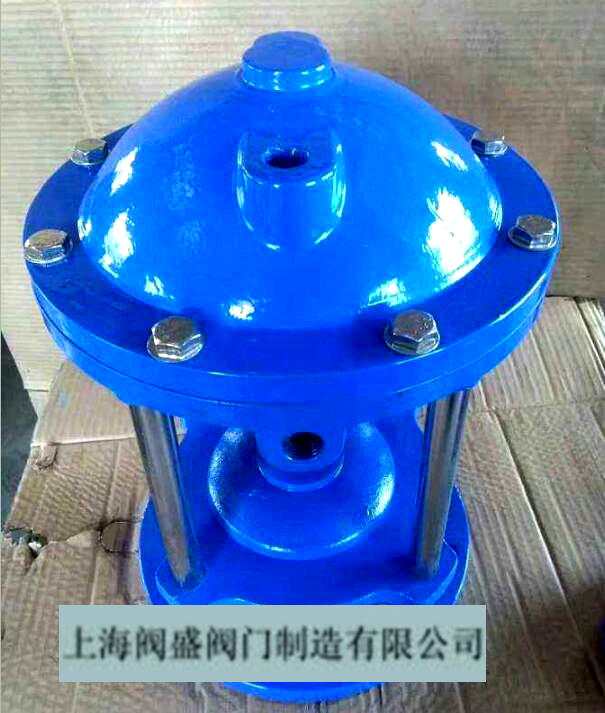

池底排污閥

產品名稱：下載黃色:池底排污閥
產品型號：JM742X
產品口徑：DN15-350mm
產品壓力：1.6-6.4MPa
產品材質：鑄鐵、鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)(fa)(fa)(fa)盛閥(fa)(fa)(fa)(fa)(fa)(fa)門制造有限(xian)公司主要生(sheng)產(chan)池(chi)(chi)(chi)(chi)(chi)底(di)排(pai)(pai)(pai)(pai)(pai)污(wu)閥(fa)(fa)(fa)(fa)(fa)(fa)，可提供池(chi)(chi)(chi)(chi)(chi)底(di)排(pai)(pai)(pai)(pai)(pai)污(wu)閥(fa)(fa)(fa)(fa)(fa)(fa)價(jia)格(ge)，池(chi)(chi)(chi)(chi)(chi)底(di)排(pai)(pai)(pai)(pai)(pai)污(wu)閥(fa)(fa)(fa)(fa)(fa)(fa)說明書，池(chi)(chi)(chi)(chi)(chi)底(di)排(pai)(pai)(pai)(pai)(pai)污(wu)閥(fa)(fa)(fa)(fa)(fa)(fa)實物圖(tu)，池(chi)(chi)(chi)(chi)(chi)底(di)排(pai)(pai)(pai)(pai)(pai)污(wu)閥(fa)(fa)(fa)(fa)(fa)(fa)結(jie)構(gou)圖(tu)，池(chi)(chi)(chi)(chi)(chi)底(di)排(pai)(pai)(pai)(pai)(pai)污(wu)閥(fa)(fa)(fa)(fa)(fa)(fa)外形尺寸，池(chi)(chi)(chi)(chi)(chi)底(di)排(pai)(pai)(pai)(pai)(pai)污(wu)閥(fa)(fa)(fa)(fa)(fa)(fa)執行(xing)標準，池(chi)(chi)(chi)(chi)(chi)底(di)排(pai)(pai)(pai)(pai)(pai)污(wu)閥(fa)(fa)(fa)(fa)(fa)(fa)工作原理，池(chi)(chi)(chi)(chi)(chi)底(di)排(pai)(pai)(pai)(pai)(pai)污(wu)閥(fa)(fa)(fa)(fa)(fa)(fa)作用特點。

池底排污閥特點：
池底排污閥的啟閉速度快，排污效果好；利用自來水壓力源、液動啟閉閥門，投資少，降低設備投資費；編程PLC控制程序，可實現遠控、自控、集中控制管理，減輕工人勞動強度；無噪音，閥門簡便，省安裝費、省維修費。可實行信號反饋，在中控室便可了解閥門的開啟狀況。

池底排污閥采用主要標準：
1、設計制造按GB/T12237-1989的規定。
2、檢驗和試驗按GB/T13927-1992的規定。
3、法蘭尺寸按JB79-59的規定。
4、壓力--溫度等級按GB9131的規定。
5、壓縮彈簧按GB/T1239.2的規定。
6、結構長度按JB/T6900-93的規定。
7、標志按GB/T12220-1989的規定。

池底排污閥性能規范：

型號
壓力	1.6	2.5	4.0
適用溫度	≤350℃
適用介質	水、蒸氣

池底排污閥主要零件材料：

零件名稱	材料
閥體閥蓋	鑄鋼WCB
閥桿齒輪軸	鉻不銹鋼2Cr13
閥瓣閥座	鉻不銹鋼2Cr13
填料	石墨石棉繩
手柄	鑄鋼WCB
彈簧	磷銅絲


池底排污(wu)閥外形和連接尺寸：

DN（mm）	PN（MPa）	D	D1	D2	L	B	F	H	L1	H	D	F1	z-Φ
40	1.6	145	110	85	230	18	3	150	225	260			4-18
	2.5	145	110	85	230	18	3	150	225	260			4-18
	4.0	145	110	85	230	18	3	150	225	260	76	4	4-18
50	1.6	160	125	100	250	20	3	157	225	267			4-18
	2.5	160	125	100	250	20	3	157	225	267			4-18
	4.0	160	125	100	250	20	3	157	225	267	88	4	4-18
