多功能三合一止(zhi)回閥當前位置：首頁 > 產品中心 > 水力控制閥 > 下載黃色:多功能三合一止回閥
  • 多功能三合一止回閥

多功能三合一止回閥

  • 產品名稱：下載黃色:多功能三合一止回閥
  • 產品型號：JLH
  • 產品口徑：DN50-350mm
  • 產品壓力：1-2.5Mpa
  • 產品材質：鑄鐵、鑄鋼、不銹鋼
  • 聯系電話：021-51061127
  • 聯系傳真：021-51062214
  • Email：fashengfamen@126.com
  • 聯系人：陳云非
  • 聯系手機：18217570461
  • QQ：203398752
  • 公司名：上海閥盛閥門制造有限公司
  • 帳號：03416900040048386
  • 開戶行：農行上海水清南路支行
  • 售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門制(zhi)造有(you)限(xian)公司主要生產多(duo)(duo)功(gong)能三(san)合(he)(he)(he)一(yi)(yi)(yi)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)，可提供(gong)多(duo)(duo)功(gong)能三(san)合(he)(he)(he)一(yi)(yi)(yi)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)價格，多(duo)(duo)功(gong)能三(san)合(he)(he)(he)一(yi)(yi)(yi)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)說明書，多(duo)(duo)功(gong)能三(san)合(he)(he)(he)一(yi)(yi)(yi)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)實物(wu)圖(tu)，多(duo)(duo)功(gong)能三(san)合(he)(he)(he)一(yi)(yi)(yi)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)結構圖(tu)，多(duo)(duo)功(gong)能三(san)合(he)(he)(he)一(yi)(yi)(yi)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)外形尺寸，多(duo)(duo)功(gong)能三(san)合(he)(he)(he)一(yi)(yi)(yi)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)執行標準(zhun)，多(duo)(duo)功(gong)能三(san)合(he)(he)(he)一(yi)(yi)(yi)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)工作原(yuan)理，多(duo)(duo)功(gong)能三(san)合(he)(he)(he)一(yi)(yi)(yi)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)作用特點(dian)。

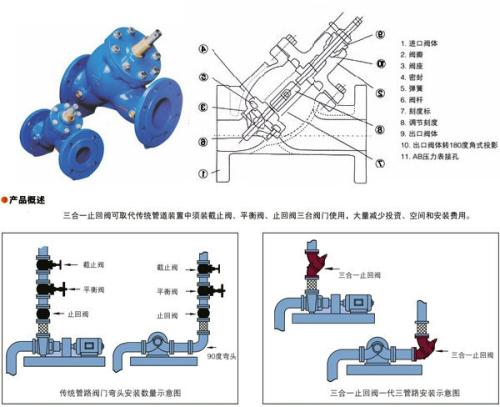

一、多功能三合一止回閥概述：
多功能三合一止回閥它包括閥體內設閥座、閥桿、彈簧、閥瓣、導套等零件組成。此閥具有截至、止回、節流三種功能。主要用于水泵出口或其它防止液體倒流的管道，可有效的防止普通止回閥液體倒流時產生的水錘沖擊和噪音，是止回閥的更新換代產品。三合一止回閥安裝在一般建筑，公寓及工廠的供排水，冷暖水處理，及鍋爐的冷凝水，二次供水管道的泵出口上，用來防止泵停止運轉而引起的管道內的介質倒流。
安裝了加速關閉彈簧，利用快關原理防止水錘的產生，防止介質倒流，達到靜音關閉；裝有開度指示器，通過調節開度，可以調節水泵的輸出量；關閉閥桿，可起到截止閥的作用。

安(an)裝與調(diao)節：1.安(an)裝時要注(zhu)意(yi)閥體外水(shui)流(liu)指示(shi)，按水(shui)流(liu)方向安(an)裝，垂直、水(shui)平安(an)裝均可(ke)(ke)。2.調(diao)節閥桿的(de)開(kai)度(du)，可(ke)(ke)改變流(liu)量大大小，開(kai)度(du)的(de)大小可(ke)(ke)以開(kai)度(du)指示(shi)器上顯示(shi)出(chu)來(lai)。3.順時針旋緊閥桿，可(ke)(ke)截(jie)斷介(jie)質，起(qi)到截(jie)止閥的(de)作用。

多功能(neng)三合一止回閥主(zhu)要零件材質如下：

零件名稱
材質
閥體、閥蓋
鑄鐵、鑄鋼、不銹鋼
閥桿
鉻不銹鋼
閥瓣
碳鋼、不銹鋼+丁腈橡膠
O形圈
丁腈橡膠
彈簧
不銹鋼
導套
黃銅、不銹鋼

　　

二、多功能三合一止回閥主要外形尺寸：
公稱通徑
DN
安裝方式
閥長
Lmm
法蘭直徑
mm
開啟高度
Hmm
螺栓孔中心距
mm
螺栓孔數＊直徑
重量
kg
50
法蘭連接
230
160
210
125
4＊18
16
65
290
180
250
145
4＊18
24
80
310
195
290
160
8＊18
35
100
350
215
320
180
8＊18
50
125
400
245
380
210
8＊18
72
150
480
280
420
240
8＊23
98
200
550
335
500
195
12＊23
150
250
620
405
680
355
12＊25
230
300
700
460
730
410
12＊25
390
350
787
520
830
470
16＊25
500
