過濾活塞(sai)式預防(fang)水(shui)擊泄放(fang)閥當前位置：首頁 > 產品中心 > 水力控制閥 > 下載黃色:過濾活塞式預防水擊泄放閥
  • 過濾活塞式預防水擊泄放閥

過濾活塞式預防水擊泄放閥

  • 產品名稱：下載黃色:過濾活塞式預防水擊泄放閥
  • 產品型號：YQ980010
  • 產品口徑：DN40-300mm
  • 產品壓力：1-2.5Mpa
  • 產品材質：鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
  • 聯系電話：021-51061127
  • 聯系傳真：021-51062214
  • Email：fashengfamen@126.com
  • 聯系人：陳云非
  • 聯系手機：18217570461
  • QQ：203398752
  • 公司名：上海閥盛閥門制造有限公司
  • 帳號：03416900040048386
  • 開戶行：農行上海水清南路支行
  • 售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)(fa)盛閥(fa)(fa)(fa)(fa)門(men)制造有限公司主要生產過濾(lv)活(huo)(huo)(huo)塞(sai)(sai)(sai)式(shi)(shi)(shi)預防(fang)水擊(ji)(ji)(ji)泄(xie)(xie)(xie)放(fang)閥(fa)(fa)(fa)(fa)，可提(ti)供過濾(lv)活(huo)(huo)(huo)塞(sai)(sai)(sai)式(shi)(shi)(shi)預防(fang)水擊(ji)(ji)(ji)泄(xie)(xie)(xie)放(fang)閥(fa)(fa)(fa)(fa)價格，過濾(lv)活(huo)(huo)(huo)塞(sai)(sai)(sai)式(shi)(shi)(shi)預防(fang)水擊(ji)(ji)(ji)泄(xie)(xie)(xie)放(fang)閥(fa)(fa)(fa)(fa)說明書，過濾(lv)活(huo)(huo)(huo)塞(sai)(sai)(sai)式(shi)(shi)(shi)預防(fang)水擊(ji)(ji)(ji)泄(xie)(xie)(xie)放(fang)閥(fa)(fa)(fa)(fa)實物圖(tu)(tu)，過濾(lv)活(huo)(huo)(huo)塞(sai)(sai)(sai)式(shi)(shi)(shi)預防(fang)水擊(ji)(ji)(ji)泄(xie)(xie)(xie)放(fang)閥(fa)(fa)(fa)(fa)結構圖(tu)(tu)，過濾(lv)活(huo)(huo)(huo)塞(sai)(sai)(sai)式(shi)(shi)(shi)預防(fang)水擊(ji)(ji)(ji)泄(xie)(xie)(xie)放(fang)閥(fa)(fa)(fa)(fa)外(wai)形尺寸，過濾(lv)活(huo)(huo)(huo)塞(sai)(sai)(sai)式(shi)(shi)(shi)預防(fang)水擊(ji)(ji)(ji)泄(xie)(xie)(xie)放(fang)閥(fa)(fa)(fa)(fa)執(zhi)行標(biao)準，過濾(lv)活(huo)(huo)(huo)塞(sai)(sai)(sai)式(shi)(shi)(shi)預防(fang)水擊(ji)(ji)(ji)泄(xie)(xie)(xie)放(fang)閥(fa)(fa)(fa)(fa)工作(zuo)原理(li)，過濾(lv)活(huo)(huo)(huo)塞(sai)(sai)(sai)式(shi)(shi)(shi)預防(fang)水擊(ji)(ji)(ji)泄(xie)(xie)(xie)放(fang)閥(fa)(fa)(fa)(fa)作(zuo)用特點。

一(yi)、過(guo)濾活塞式預防水擊泄放閥概述：

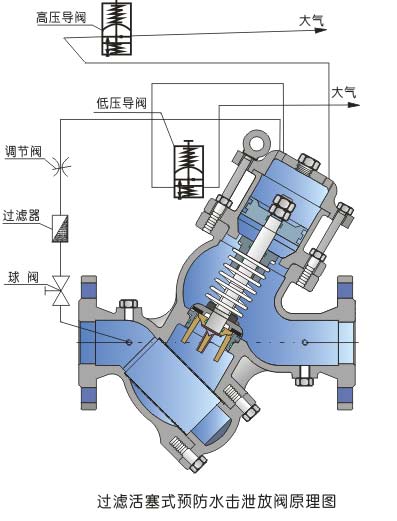

  該多用閥由一個Ｙ型寬閥腔帶過濾器的主閥、一個三通式低壓導閥各一個三通式高壓導閥組成，當意外斷電、水泵關機、水泵啟動等情況時，產生一個低壓波動，這時低壓導閥開啟與大氣相通，活塞上腔壓力下降，主閥開啟泄水，并在回水高壓到來時，保持找開狀態，當管網壓力增至工況壓力時，低壓導閥和主閥都緩慢關閉。
  當管網壓力超過安全值時，高壓導閥立即開啟與大氣相通，主閥開時開啟泄水降壓，當壓力恢復到正常狀態后，導閥和主閥逐步關閉。

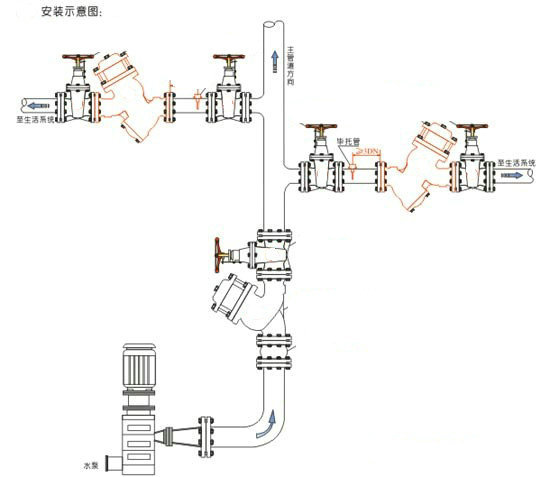

  該閥可廣泛應用自來水公司泵房入空調、給排水和各類工礦企業的供水管網中，如同其它排放閥一樣可安裝在靠近水泵的Ｔ型連接管上，事實上在任何壓力管網中，引閥能防止超壓或水錘對管網的破壞，起到對管網安全的保險作用。
二、過濾活塞式預防水擊泄放閥特點：
·既可在意外斷電時保護水泵系統免受水錘沖擊，又可保證超壓時管網安全供水。
·操作方便，只要分別對二個導閥上的調節摞栓進行調節，即可實現高、低壓的設定。
·設定的高、低壓力穩定可靠，排放靈敏。
·Ｙ型寬體閥腔，流阻小，抗汽蝕性強，無噪音。
·由介質自身壓力自控，無需外供驅動源。
·自帶過濾裝置及防震壓力表，使安裝尺寸縮短約４０％，減少占用空間，節省投資成本。
·內外表面均噴環保涂層，確保產品的防腐及安全性。
如使用在海水中訂貨時需注明：
三、過濾活塞式預防水擊泄放閥主要技術參數：
公稱壓力PN (MPa)
1.6
2.5
公稱通徑DN (mm)
40 50 65 80 100 150 200 250 300
強度試驗壓力 (MPa)
2.40
3.75
密封試驗壓力 (MPa)
1.76
2.75
低壓導閥設定壓力
≥0.1MPa
高壓導閥設定壓力
≤1.6MPa
≤2.5MPa
適用溫度
0～100℃
環境溫度
－30～350℃
適用介質
水

過濾活塞式預防水擊泄放閥
