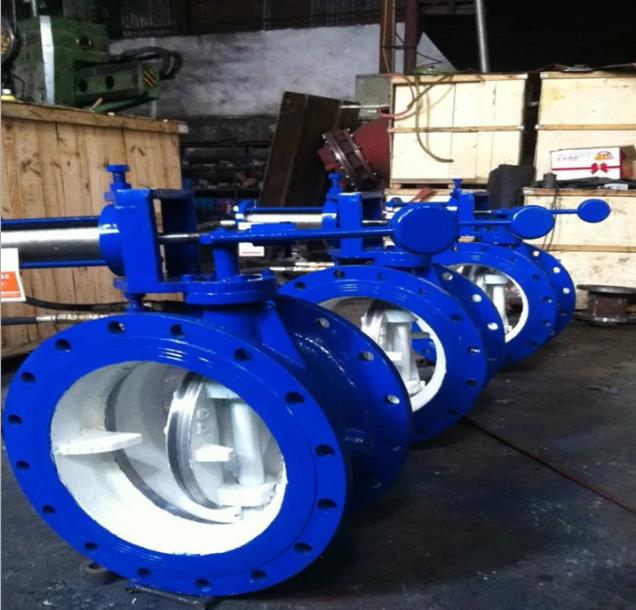

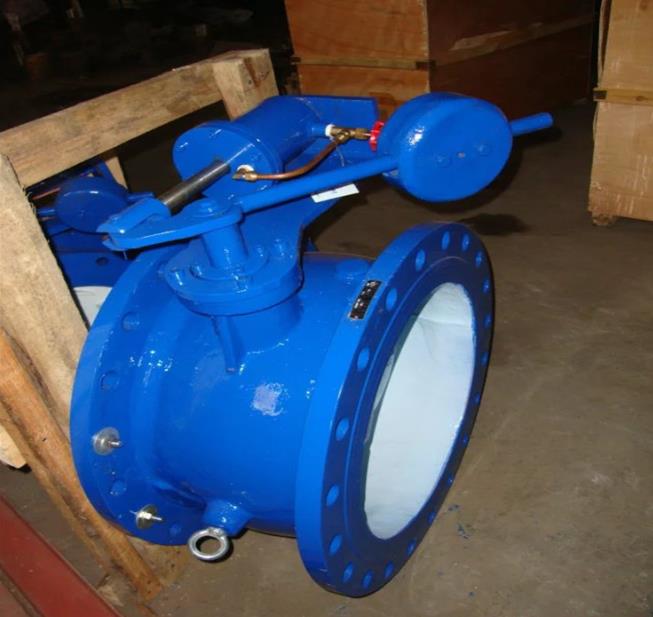

污水型液力自動閥
- 產品名稱:下載黃色:污水型液力自動閥
- 產品型號:BFDZ703X/HR
- 產品口徑:DN150-2400mm
- 產品壓力:0.6-4Mpa
- 產品材質:鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
- 聯系電話:021-51061127
- 聯系傳真:021-51062214
- Email:fashengfamen@126.com
- 聯系人:陳云非
- 聯系手機:18217570461
- QQ:203398752
- 公司名:上海閥盛閥門制造有限公司
- 帳號:03416900040048386
- 開戶行:農行上海水清南路支行
- 售后承諾:質保一年,質量三包:包修、包換、包退。
上海閥(fa)(fa)(fa)(fa)盛閥(fa)(fa)(fa)(fa)門(men)制造有限公司(si)主要生(sheng)產(chan)污(wu)(wu)水(shui)型(xing)液(ye)(ye)(ye)(ye)力(li)自(zi)動(dong)閥(fa)(fa)(fa)(fa),可提供污(wu)(wu)水(shui)型(xing)液(ye)(ye)(ye)(ye)力(li)自(zi)動(dong)閥(fa)(fa)(fa)(fa)價格,污(wu)(wu)水(shui)型(xing)液(ye)(ye)(ye)(ye)力(li)自(zi)動(dong)閥(fa)(fa)(fa)(fa)說(shuo)明書,污(wu)(wu)水(shui)型(xing)液(ye)(ye)(ye)(ye)力(li)自(zi)動(dong)閥(fa)(fa)(fa)(fa)實物圖,污(wu)(wu)水(shui)型(xing)液(ye)(ye)(ye)(ye)力(li)自(zi)動(dong)閥(fa)(fa)(fa)(fa)結構圖,污(wu)(wu)水(shui)型(xing)液(ye)(ye)(ye)(ye)力(li)自(zi)動(dong)閥(fa)(fa)(fa)(fa)外形尺寸,污(wu)(wu)水(shui)型(xing)液(ye)(ye)(ye)(ye)力(li)自(zi)動(dong)閥(fa)(fa)(fa)(fa)執(zhi)行標準,污(wu)(wu)水(shui)型(xing)液(ye)(ye)(ye)(ye)力(li)自(zi)動(dong)閥(fa)(fa)(fa)(fa)工作(zuo)原理,污(wu)(wu)水(shui)型(xing)液(ye)(ye)(ye)(ye)力(li)自(zi)動(dong)閥(fa)(fa)(fa)(fa)作(zuo)用特(te)點。
污水(shui)型液(ye)力自動閥專業(ye)生產廠(chang)(chang)家,由本廠(chang)(chang)自主研發生產的污水(shui)型液(ye)力自動閥質量可靠、價格合理、售后服務(wu)完善。 污(wu)水(shui)型(xing)液(ye)力自(zi)動閥(fa)適用于各種輕重工業(ye)及樓宇管(guan)道。 污水型液力(li)自動閥廣泛應用(yong)于:化(hua)工(gong)、石化(hua)、石油、造紙、采礦、電(dian)力(li)、液化(hua)氣、食品(pin)、制藥(yao)、給排水、市政、機械設備配套(tao)、電(dian)子工(gong)業,城建(jian)等領域。 |
產品名稱 | 液力自動控制閥 |
產品型號 | BFDZ701X/HR、BFDZ702X/HR、BFDZ703X/HR |
公稱通徑 | DN150-DN1200mm |
壓力范圍 | 1.0-2.5MPa |
閥體材質 | 鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 |
主要功能:
1、截(jie)流止回:停泵時,截(jie)斷(duan)管網介質,防止回流;
2、輕載啟(qi)泵(beng):先開閥,后啟(qi)泵(beng),輕載啟(qi)泵(beng),減(jian)水啟(qi)動電流(liu),保護電網(wang)用(yong)電氣設備安全;
3、消除水(shui)錘(chui):停泵時,大閥(fa)板快關,小閥(fa)板緩(huan)閉,消除破壞性水(shui)錘(chui);
4、泵(beng)閥聯(lian)動(dong):水泵(beng)和閥門通過電(dian)氣聯(lian)鎖(suo),按設定程序自動(dong)控(kong)制,無須人工(gong)干預;
5、開度(du)顯示(shi):閥門(men)開啟高度(du)既可就地觀察,也可選配閥位(wei)信號顯示(shi)儀,實現(xian)遠程數字(zi)顯示(shi)。
主要結構和工作原理
該閥(fa)主體結構(gou)和安裝尺寸與新(xin)世紀液力自動閥(fa)相同(圖(tu)一),主要(yao)由(you)閥(fa)體、大閥(fa)板、小閥(fa)板、活塞缸、先導泵、電磁閥(fa)及電控部分組成(cheng)(圖(tu)二)。
1、開閥
按下(xia)啟動按鈕SB2時,時間繼電器KT和接觸(chu)器KM2同時動作(zuo),先導(dao)泵啟動,電磁閥關閉。
先導(dao)泵出口壓力水經單(dan)向閥(fa)進入活塞缸,推動(dong)活塞左行,通(tong)過(guo)活塞桿(gan)、連(lian)桿(gan)帶去吧閥(fa)桿(gan),將(jiang)小閥(fa)板(ban)開啟;時(shi)間繼(ji)電(dian)器KT在設定(ding)時(shi)間(5-10秒)過(guo)后失電(dian),KM1接觸器失電(dian),先導(dao)泵斷電(dian)停止(zhi)供水,同時(shi)接通(tong)軸流泵控制電(dian)源,水泵啟動(dong),大閥(fa)板(ban)在水流的推動(dong)下,完全(quan)開啟;
2、關閥
按(an)下(xia)停止按(an)扭TA時(shi),水(shui)(shui)泵(beng)(軸流泵(beng))停止工作,閥(fa)(fa)前失壓(ya),大(da)(da)閥(fa)(fa)板(ban)大(da)(da)重力作用下(xia)迅速關閉(bi),截斷絕(jue)大(da)(da)部(bu)分(fen)(fen)回水(shui)(shui);同時(shi),電磁閥(fa)(fa)導通(tong),活塞缸失壓(ya),平衡錘通(tong)過閥(fa)(fa)桿帶動小閥(fa)(fa)板(ban)緩慢關閉(bi),泄除一部(bu)分(fen)(fen)回流水(shui)(shui),以消除部(bu)分(fen)(fen)水(shui)(shui)錘壓(ya)力,防止產生破(po)壞性水(shui)(shui)錘,確保管網設備安全。
主要技術特點
該閥(fa)除具備(bei)液力自動閥(fa)的技術特(te)性和主要優點外,還獨具以下特(te)點:
1、更安全:閥門的啟(qi)閉與管(guan)網壓(ya)力無關,不受管(guan)網壓(ya)力大小(xiao)(xiao)的影響;小(xiao)(xiao)閥板(ban)的關閉由平(ping)
2、衡錘控制,事故停電時能自(zi)動(dong)緊(jin)急關閥,更加安全(quan);
3、更(geng)可靠:電磁(ci)閥為常開型(xing),事(shi)故(gu)停電時能自(zi)動開閥,防止事(shi)故(gu)發生;該閥選用進口優(you)質產品,更(geng)加(jia)可靠;
4、壽(shou)命長(chang):先導泵每次只(zhi)工作(zuo)出努力-10秒,工作(zuo)時間短,使用(yong)壽(shou)命長(chang)。
技術參數:
名稱 | 公稱通經mm | 適用溫度℃ | 適用介質 | 流阻系數 | 最底工作壓力(Mpa) |
參數 | DN150-DN2000 | 0-120 | 泥污、污水 油品、海水 | 0.3-1.1 | ≥0.1 |
名稱 | 開關時間 (可調) | 開閥時間 (可調) | 結構長度標準 | 法蘭標準 | 泄漏量 |
參數 | 快關1-3秒 慢關5-90秒 | 20-60秒 | GB2221-89 | GB/T79-94 | GB/T13927-92 |
主要材料:
零件名稱 | 閥體 | 閥芯 | 閥軸 | 密封面 | 填料 |
材料名稱 | 球墨鑄鐵 | 球墨鑄鐵 | X;丁晴橡膠 | O型密封圈 耐高溫墊 柔性石墨 | |
碳鋼 | 碳鋼 | 不銹鋼 | H; 不銹鋼 | ||
不銹鋼 | 不銹鋼 | Y;硬質合金 |
主要尺寸:
公稱通經 | D1 | D2 | L | Z-¢d | 重量(kg) |
150 | 285 | 240 | 210 | 8—¢22 | 65 |
200 | 340 | 295 | 230 | 8—¢22 | 75 |
250 | 395 | 350 | 250 | 12—¢23 | 100 |
300 | 445 | 400 | 270 | 12—¢22 | 150 |
350 | 505 | 460 | 290 | 16—¢22 | 180 |
400 | 565 | 515 | 310 | 16—¢27 | 220 |
450 | 615 | 656 | 330 | 20—¢26 | 265 |
500 | 670 | 620 | 350 | 20—¢26 | 290 |
600 | 780 | 725 | 390 | 20—¢30 | 480 |
700 | 895 | 840 | 430 | 24—¢30 | 830 |
800 | 1015 | 950 | 470 | 24—¢33 | 1280 |
900 | 1115 | 1050 | 510 | 28—¢33 | 1620 |
1000 | 1230 | 1160 | 550 | 28—¢36 | 1820 |
1200 | 1455 | 1380 | 630 | 32—¢39 | 2350 |
1400 | 1675 | 1590 | 710 | 36—¢42 | 2800 |
1600 | 1915 | 1820 | 790 | 40—¢48 | 5200 |
1800 | 2115 | 2020 | 870 | 44—¢48 | 6050 |
2000 | 2325 | 2230 | 950 | 48—¢48 | 7300 |
2200 | 2550 | 2440 | 1000 | 52—¢52 | 8850 |
2400 | 2760 | 2650 | 1100 | 56—¢56 | 10800 |
選型要點:
( 1 )工程式(shi)中應用的水(shui)力控制閥是(shi)經過制造廠檢驗合格,各種標(biao)識齊全,技術(shu)資料符合要求的產品。
( 2 )根(gen)據功能要(yao)(yao)求,選擇(ze)閥(fa)(fa)(fa)門種類,再根(gen)據管道輸送介質、溫(wen)度、建(jian)筑標(biao)準和(he)業主要(yao)(yao)求等(deng)(deng),確定(ding)閥(fa)(fa)(fa)門的閥(fa)(fa)(fa)體和(he)密(mi)封(feng)部位的材(cai)質。常用的閥(fa)(fa)(fa) 體材(cai)料(liao)有鑄鐵(tie) 、銅(tong)鐵(tie)、銅(tong)、塑(su)料(liao)等(deng)(deng)。常用的密(mi)封(feng)面和(he)襯里(li)材(cai)料(liao)有銅(tong)合金、塑(su)料(liao)、鋼、硬質合金、橡膠(jiao)等(deng)(deng)。閥(fa)(fa)(fa) 體材(cai)料(liao)應與管道材(cai)料(liao)相匹(pi)配。
( 3 )閥門的公稱(cheng)壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別(bie),管道輸送的介質,其工作壓力應(ying)小于閥門的公稱(cheng)壓力值(zhi)。
( 4 )工程中(zhong)水(shui)力控制閥(fa)的設置應(ying)當有足(zu)夠的空(kong)間(jian),以便管理、操作、安裝和維修,并應(ying)符合管路(lu)對閥(fa)門的要求。
( 5 )管(guan)(guan)路采(cai)用法(fa)蘭(lan)連接(jie)時,應采(cai)用法(fa)蘭(lan)連接(jie)的水力(li)控(kong)制閥;管(guan)(guan)路采(cai)用溝(gou)槽(cao)(cao)式連接(jie)時,應采(cai)用溝(gou)槽(cao)(cao)式連接(jie)的水力(li)控(kong)制閥。
( 6 )水利控制閥應(ying)設(she)置在介質(zhi)單向(xiang)流動(dong)的管路上。
( 7 )水(shui)利控(kong)制閥(fa)主閥(fa)體(ti)上的箭頭(tou)方(fang)向必須與管路系(xi)統流向一致。
( 8 )接(jie)水力控制閥管段(duan)不(bu) 應有氣(qi)堵 、氣(qi)阻(zu)現象。在管網最高位置 等(deng)存氣(qi)段(duan) 應設置自動排氣(qi)閥。
( 9 )閥(fa)門水平安(an)裝(zhuang)時,閥(fa)蓋(gai)、閥(fa)桿應朝上。垂直安(an)裝(zhuang)時,閥(fa)蓋(gai)、閥(fa)桿應朝外。
( 10 )閥門安(an)裝(zhuang)前應做強度和嚴密性試驗(yan)。
( 11 )閥門的強度和(he)嚴密性試驗應符(fu)合以(yi)下規定。
A、閥門的(de)強度(du)試驗壓力(li)為(wei)公稱壓力(li)的(de)1.5倍(bei);
B、閥門的(de)嚴密性試驗(yan)壓力為公稱壓力的(de)1.5倍;
C、試驗壓力在試驗持(chi)續時(shi)間內應保持(chi)不變(bian),且殼體(ti)填料及閥瓣密封面(mian)無滲漏(lou);
D、閥門試驗(yan)持(chi)續時(shi)間按上表。
