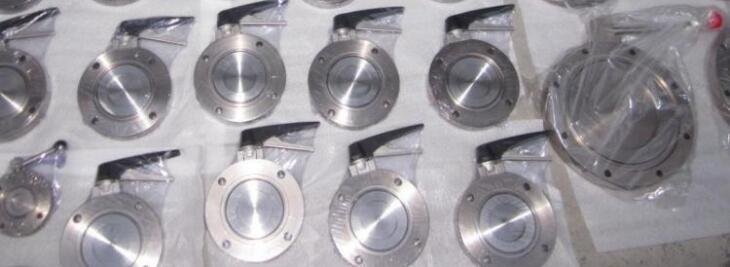

GI型高真空蝶閥

產品名稱：下載黃色:GI型高真空蝶閥
產品型號：GI型
產品口徑：DN25-400mm
產品壓力：負壓
產品材質：不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥(fa)盛閥(fa)門制造有限(xian)公司主要生產GI型(xing)高(gao)(gao)真(zhen)空(kong)(kong)(kong)蝶閥(fa)，可提供GI型(xing)高(gao)(gao)真(zhen)空(kong)(kong)(kong)蝶閥(fa)價格(ge)，GI型(xing)高(gao)(gao)真(zhen)空(kong)(kong)(kong)蝶閥(fa)說明(ming)書，GI型(xing)高(gao)(gao)真(zhen)空(kong)(kong)(kong)蝶閥(fa)實(shi)物圖，GI型(xing)高(gao)(gao)真(zhen)空(kong)(kong)(kong)蝶閥(fa)結(jie)構圖，GI型(xing)高(gao)(gao)真(zhen)空(kong)(kong)(kong)蝶閥(fa)外形尺寸，GI型(xing)高(gao)(gao)真(zhen)空(kong)(kong)(kong)蝶閥(fa)執行標準，GI型(xing)高(gao)(gao)真(zhen)空(kong)(kong)(kong)蝶閥(fa)工(gong)作原理，GI型(xing)高(gao)(gao)真(zhen)空(kong)(kong)(kong)蝶閥(fa)作用特點。

GI型高真空蝶閥是用來接通或切斷真空管路中的氣流。閥門開閉有鎖定功能。適用于工作介質為空氣和非腐蝕性氣體。

GI型高真空蝶閥主要技術性能

適用范圍(Pa)	10⁵～1.3x10^-5
閥門漏率(Pa.L/S)	≤1.3x10^-6
介質溫度（℃）	-25~+80（密封材料為丁腈橡膠） -30～+150（密封材料為氟橡膠）
氣源壓力（MPa）	0.4～0.8
法蘭標準	JB919
安裝位置	任意

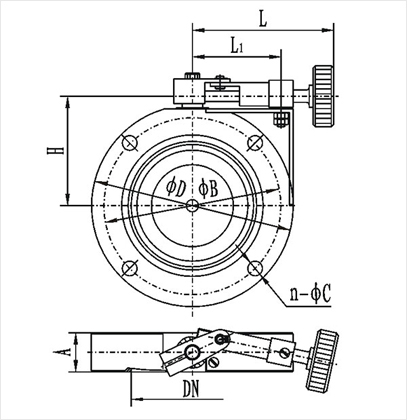

GI型高真空蝶閥連接及外形尺寸

型號	通徑(DN)	ΦD	ΦB	H	A	L	n-ΦC
GI-25	25	70	55	65	22	105	4-Φ7
GI-32	32	78	64	70	22	105	4-Φ7
GI-40	40	85	70	75	22	116	4-Φ7
GI-50	50	110	90	90	22	116	4-Φ9
GI-63	63	130	110	100	26	132	4-Φ9
GI-80	80	145	130	110	30	154	4-Φ9
GI-100	100	170	145	120	30	154	4-Φ12
GI-125	125	195	170	140	35	197	4-Φ12
GI-150	150	220	195	155	35	197	8-Φ12
GI-200	200	275	250	190	40	242	8-Φ12
GI-250	250	330	300	225	45	330	8-Φ12
GI-300	300	380	350	245	55	330	8-Φ14
GI-400	400	500	465	409	60	420	8-Φ18

注：GI-63法蘭連接為GB/T6070標準
