真空蝶(die)閥當前位置：首頁 > 產品中心 > 蝶閥 > 真空蝶閥
  • GI-A型高真空蝶閥

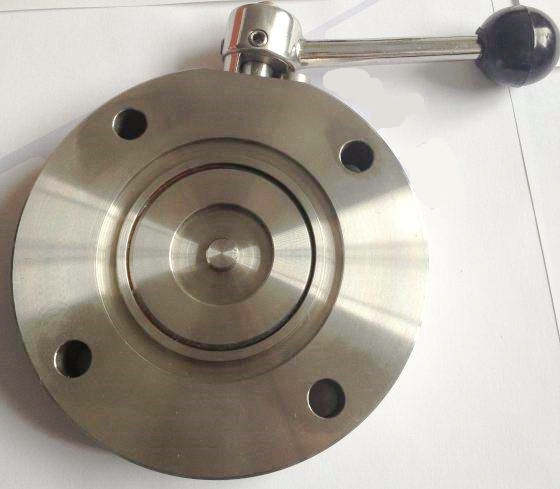

GI-A型高真空蝶閥

  • 產品名稱：下載黃色:GI-A型高真空蝶閥
  • 產品型號：GI-A型
  • 產品口徑：DN50-300mm
  • 產品壓力：負壓
  • 產品材質：不銹鋼
  • 聯系電話：021-51061127
  • 聯系傳真：021-51062214
  • Email：fashengfamen@126.com
  • 聯系人：陳云非
  • 聯系手機：18217570461
  • QQ：203398752
  • 公司名：上海閥盛閥門制造有限公司
  • 帳號：03416900040048386
  • 開戶行：農行上海水清南路支行
  • 售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)盛閥(fa)門制(zhi)造有限公(gong)司(si)主要生產GI-A型(xing)(xing)(xing)高(gao)(gao)真(zhen)(zhen)空蝶閥(fa)，可提供GI-A型(xing)(xing)(xing)高(gao)(gao)真(zhen)(zhen)空蝶閥(fa)價格，GI-A型(xing)(xing)(xing)高(gao)(gao)真(zhen)(zhen)空蝶閥(fa)說(shuo)明書，GI-A型(xing)(xing)(xing)高(gao)(gao)真(zhen)(zhen)空蝶閥(fa)實物(wu)圖，GI-A型(xing)(xing)(xing)高(gao)(gao)真(zhen)(zhen)空蝶閥(fa)結(jie)構圖，GI-A型(xing)(xing)(xing)高(gao)(gao)真(zhen)(zhen)空蝶閥(fa)外形尺寸，GI-A型(xing)(xing)(xing)高(gao)(gao)真(zhen)(zhen)空蝶閥(fa)執行標準(zhun)，GI-A型(xing)(xing)(xing)高(gao)(gao)真(zhen)(zhen)空蝶閥(fa)工作原理(li)，GI-A型(xing)(xing)(xing)高(gao)(gao)真(zhen)(zhen)空蝶閥(fa)作用特點(dian)。

GI-A型高真空蝶閥是用來接通或切斷真空管路中的氣流，閥門的閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。閥門開閉有鎖定功能。適用于工作介質為空氣和非腐蝕性氣體。
GI-A型高真空蝶閥主要技術性能
適用范圍(Pa)
105～1.3x10-5
閥門漏率(Pa.L/S)
＜1.3x10-6
介質溫度（℃）
-25～+80（密封材料為腈橡膠）
-30～+150（密封材料為氟橡膠）
法蘭標準
GB/T6070
安裝位置
任意

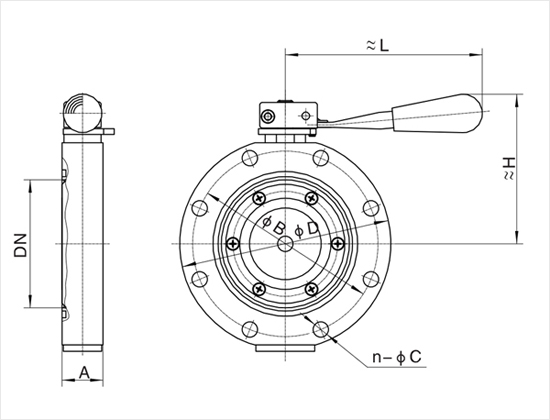

GI-A型高真空蝶閥連接及外形尺寸
型號
通徑（DN）
ΦD
ΦB
H
A
L
n-ΦC
GI-50A
50
110
90
90
26
116
4-Φ9
GI-63A
63
130
110
100
32
132
GI-80A
80
145
125
110
32
154
8-Φ9
GI-100A
100
165
145
120
32
154
GI-125A
125
200
175
140
35
197
8-Φ11
GI-150A
150
225
200
155
35
197
GI-200A
200
285
260
190
45
242
12-Φ11
GI-250A
250
335
310
225
50
330
GI-300A
300
425
395
245
55
330
12-Φ14
注：GI-63法蘭連接為GB/T6070標準
